1. PROPÓSITO. EL PROPÓSITO DEL PRESENTE TRABAJO ES LA REVISIÓN DE LA CAPACIDAD ESTRUCTURAL DEL ANDAMIO BANQUETERO SBT-6 CON DISTINTOS ESCENARIOS DE CARGAS. ESTÁ ESTRUCTURA ESTA FORMADA CON PERFILES TUBULARES DE ACERO GALVANIZADO CAL.20. ESTE ANÁLISIS ESTÁ RESPETANDO ESPECIFICACIONES Y NORMAS.

2. GENERAL/ALCANCE. EL ALCANCE DE ESTE DOCUMENTO ES GARANTIZAR LA FUNCIONALIDAD ESTRUCTURAL DEL ANDAMIO BANQUETERO SBT-6, FORMADO CON PERFILES DE ACERO, ESTE ELEMENTO ESTRUCTURAL TIENE COMO FINALIDAD EL SOPORTE DE PERSONAL DE TRABAJO Y MATERIALES.

3. RESPONSABILIDADES. LAS QUE RESULTEN SIEMPRE QUE SE CUMPLA CON LAS CALIDADES DE LOS MATERIALES EMPLEADOS PARA LA FABRICACIÓN DE LA ESTRUCTURA, LA CALIDAD DEL ACERO QUE COMO SEÑALA EL FABRICANTE DEBERÁ SER ACERO NORMA ASTM A-513, LAS SOLDADURAS SE HARÁN EMPLEANDO COMO MATERIAL DE APORTACIÓN SOLDADURA POR MICROALAMBRE DE NUCLEO FUNDENTE DE 0.8 mm DE ESPESOR, CON MÁQUINA ELÉCTRICA MARCA TRUPER O´SIMILAR.

4. MATERIALES LA TUBERÍA REDONDA DE ACERO AL CARBONO Y ALEADA SE CARACTERIZA POR SU SECCIÓN CIRCULAR, LA CUAL ESTÁ FORMADA MEDIANTE EL PROCESO DE SOLDADURA POR RESISTENCIA ELÉCTRICA. ESTA TUBERÍA CUENTA CON ACABADO NEGRO Y GALVANIZADO Y SE UTILIZA EN APLICACIONES ESTRUCTURALES COMO ANDAMIOS, PASAMANOS Y DEFENSAS, POR MENCIONAR ALGUNOS. ESTE TUBO CERQUERO DE ACERO SE PROPORCIONA EN DIFERENTES DIMENSIONES Y ESPESORES. SE TRATA DE UN PRODUCTO ESPECIAL QUE SE SUJETA A MÍNIMOS DE FABRICACIÓN. LA TUBERÍA REDONDA ESTÁ FABRICADA BAJO LA NORMA ASTM A500 Y ASTM A513 CON ACABADO PINTADO Y GALVANIZADO. SE PUEDE SOLICITAR EN DIFERENTES CALIBRES, LONGITUDES Y ACABADOS.

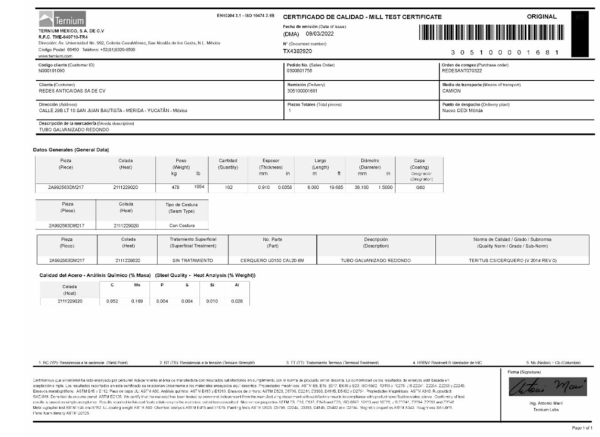

CERTIFICACIÓN DEL MATERIAL ENTREGADA POR EL PROVEEDOR DEL TUBO GALVANIZADO.

Norma: ASTM A513. A513 TIPO 1 EL TUBO SE UTILIZA PARA LOS MUEBLES, BASTIDORES DE ALMACENAMIENTO, COMPONENTES DE LA MÁQUINA, VALLAS Y MÁS. LA TUBERÍA INDUSTRIAL CUENTA CON UNA RESISTENCIA A LA TENSIÓN: MÍNIMO 42 KSI (290 MPA) (2,953 KG/CM2). LÍMITE DE FLUENCIA: MÍNIMO 30 KSI (205 MPA) (2,110 KG/CM2). SUS MÚLTIPLES PROPIEDADES COMO ALTA RESISTENCIA Y MALEABILIDAD, SE EMPLEA PARA LA REALIZACIÓN DE ESTRUCTURAS DE NAVES INDUSTRIALES, POZOS PROFUNDOS U OBRAS EN LA INDUSTRIA METAL MECÁNICA. OTRAS APLICACIONES LAS ENCONTRAMOS EN MUEBLES, AUTOPARTES, HERRERÍA, PORTONES, CIELOS RASOS, Y CONSTRUCCIÓN.

EL TUBO DE ACERO GALVANIZADO CUMPLE LA NORMA ASTM A-513

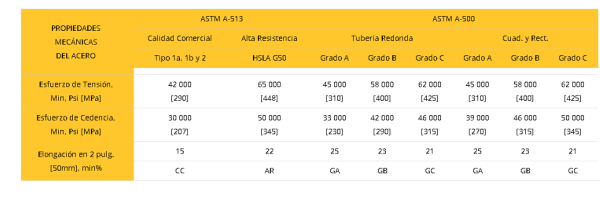

PROPIEDADES MECÁNICAS DEL ACERO DE CALIDAD COMERCIAL TIPO 1

ESFUERZO DE FLUENCIA (207 MPa) = 2,110 KG/CM2

ESFUERZO MÁXIMO DE TENSIÓN (290 MPa) = 2,953 KG/CM2

DISEÑO POR FACTORES DE CARGA Y RESISTENCIA (DFCR). LAS CARGAS DE SERVICIO FUERON MAYORADAS CON FACTOR DE SEGURIDAD DE 4 POR NORMA (NOM 009 STPS), SE CALCULA EL ESFUERZO DE TENSIÓN PROMEDIO DEL ACERO A-513. ESFUERZO DE TENSIÓN PROMEDIO A-513 = (2,110+2,953) /2= 2,526.50 KG/CM2 CORRELACIÓN DEL ACERO A-36 Y A-513. EL ACERO A-36 TIENE UN ESFUERZO DE FLUENCIA DE 2,548.42 KG/CM2,

ESTE VALOR SE UTILIZA PARA DISEÑO POR ESFUERZOS ADMISIBLES (ASD). EN NUESTRO ANÁLISIS DISEÑAREMOS POR FACTORES DE CARGA Y RESISTENCIA (DFCR). SE PUEDE USAR PARA CALCULAR EL ACERO A-36, DEBIDO A QUE EL VALOR DEL ESFUERZO ES PRÁCTICAMENTE IGUAL AL ESFUERZO PROMEDIO DE TENSIÓN DEL ACERO A-513

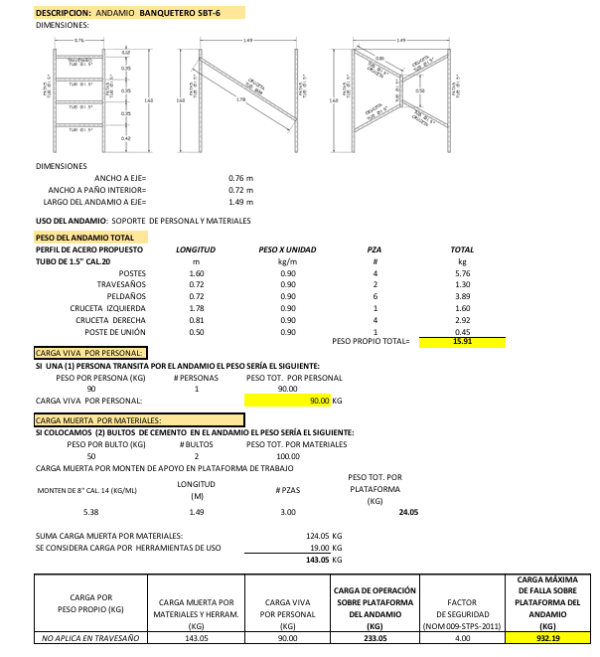

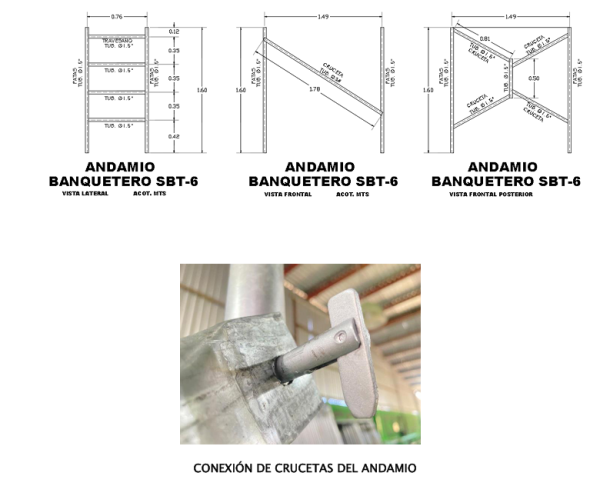

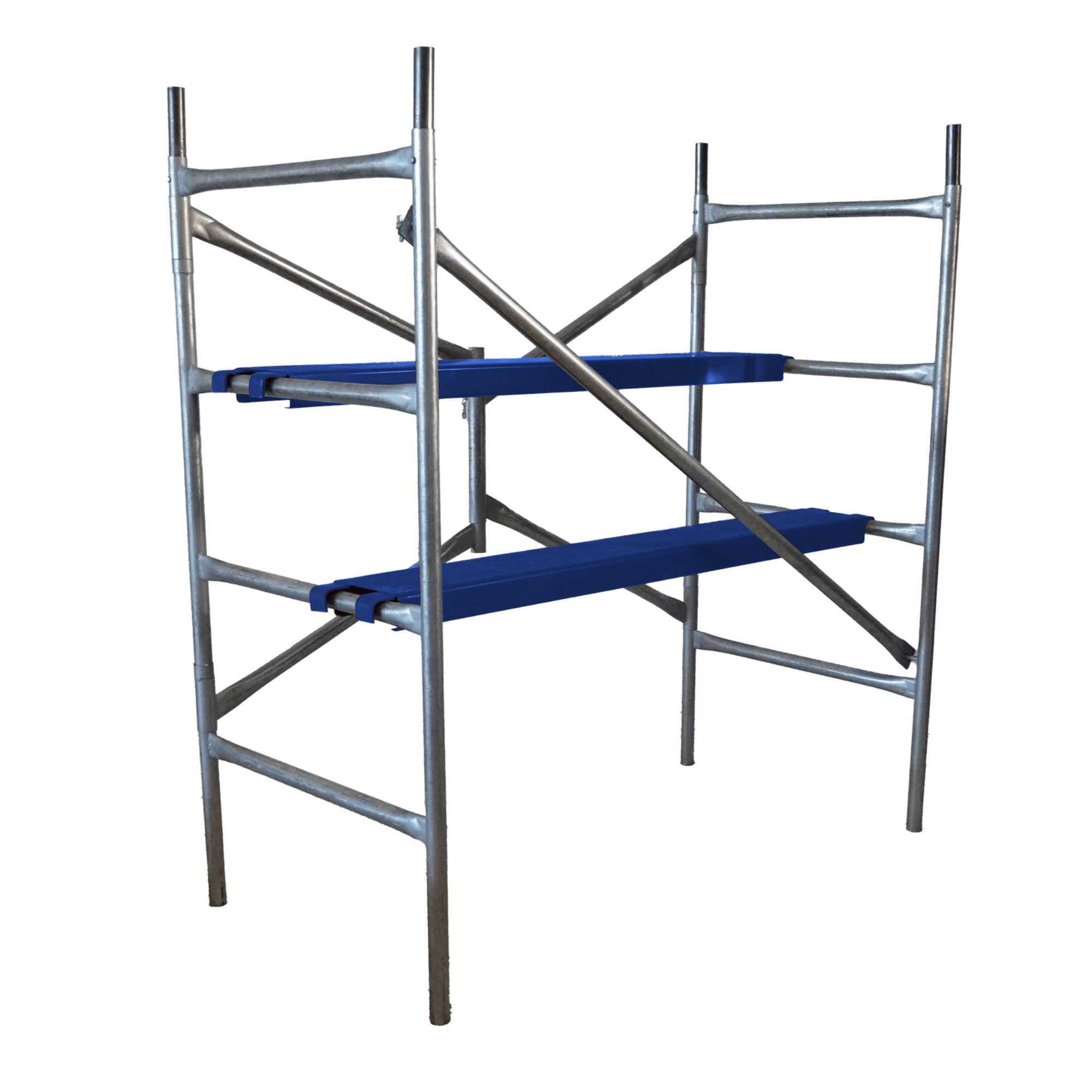

4. DETERMINACIÓN DE LA CARGA DE SERVICIO. DESCRIPCIÓN: ANDAMIO TIPO BANQUETERO SBT-6 A BASE DE PERFILES TUBULARES GALVANIZADOS DE Ф1.5“CAL. 20

MATERIAL DE FIJACIÓN DE CRUCETAS: REDONDO 1/2" EN ACERO IMPORTADO1018, CORTADO A 5 CM. DE LARGO. MECANISMO DE SEGURIDAD: MARIPOSA TROQUELADA CON LÁMINA DECAPADA O ROLADA EN CALIENTE CALIBRE 11. REMACHE A PRESIÓN EN ACERO REDONDO 3 MM.

ANÁLISIS DE CARGAS

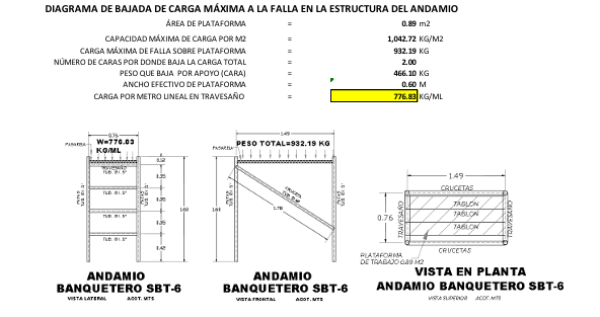

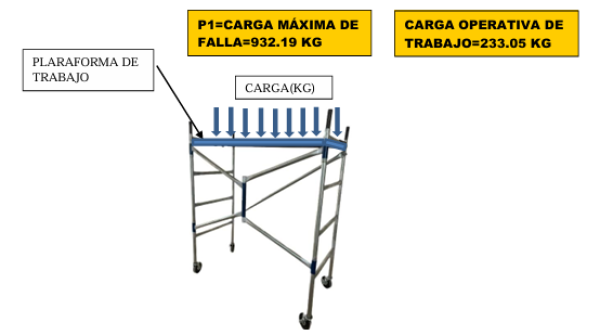

6. REVISIÓN ESTRUCTURAL DEL ANDAMIO A BASE DE PERFILES TUBULARES GALVANIZADOS DE ACERO A-513. CON EL SOFTWARE DE ANÁLISIS ESTRUCTURAL CYPECAD (CYPE 3D). 6.1 ESCENARIO 1. (CARGA DISTRIBUIDA SOBRE PLATAFORMA DEL ANDAMIO)

6.1 ESCENARIO 1. (CARGA DISTRIBUIDA SOBRE PLATAFORMA DEL ANDAMIO)

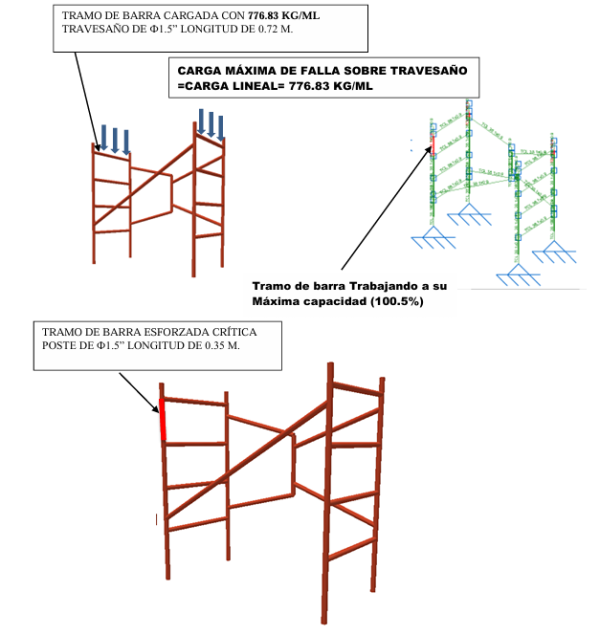

IMAGEN DEL TRAMO DE TUBO DE FALLA INICIAL

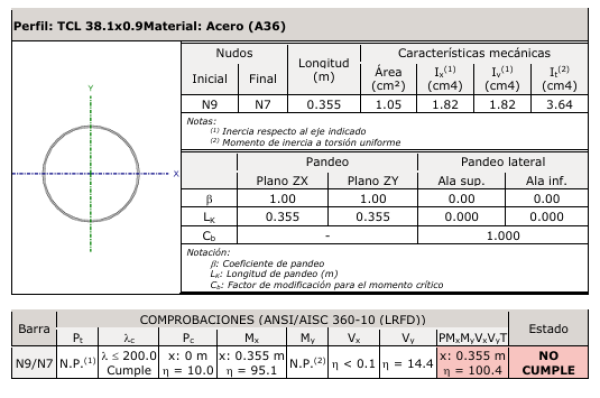

ANÁLISIS DEL TUBO POSTE MAS ESFORZADO DE 1.5” (PULGADAS) CAL.20 DE 0.35 m DE LONGITUD.

DISEÑO POR FACTORES DE CARGA Y RESISTENCIA (DFCR). LAS CARGAS DE SERVICIO FUERON

MAYORADAS CON FACTOR DE SEGURIDAD DE 4 POR NORMA (NOM 009-STPS), SE CALCULA

EL ESFUERZO DE TENSIÓN PROMEDIO DEL ACERO A-513 ESFUERZO DE TENSIÓN PROMEDIO A-513 = (2,110+2,953) /2= 2,526.50 KG/CM2

CORRELACIÓN DEL ACERO A-36 Y A-513.

EL ACERO A-36 TIENE UN ESFUERZO DE FLUENCIA DE 2,548.42 KG/CM2,

ESTE VALOR SE UTILIZA PARA DISEÑO POR ESFUERZOS ADMISIBLES (ASD).

EN NUESTRO ANÁLISIS DISEÑAREMOS POR FACTORES DE CARGA Y RESISTENCIA (DFCR). SE PUEDE USAR PARA CALCULAR EL ACERO A-36, DEBIDO A QUE EL VALOR DEL ESFUERZO ES PRÁCTICAMENTE IGUAL AL ESFUERZO PROMEDIO DE TENSIÓN DEL ACERO A-513
